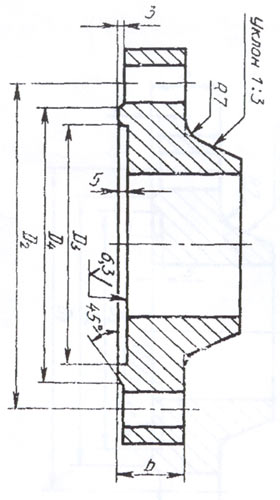

Фланцы сосудов и аппаратов стальные приварные встык ГОСТ 28759.3-90
Фланцы сосудов и аппаратов стальные приварные встык предназначены для работы в химмической, нефтехимической, нефтеперерабатывающей и других отрослях промышленности.
С внутренним диамертом от 400 мм до 4000 мм и наружным базовым размером (днища, трубы) от 426 до 720 ммс условным давлением от 0,6 до 6,3 МПа при температуре рабочей среды от -70 до 540оС.
Типы и основные параметры фланцев сосудов и аппаратов стальных приварных встык под прокладку восьмиугольного сечения устанавливает ГОСТ 28759.1-90
Пример условного обозначения при заказе фланца сосудов и аппаратов стального приварного встык:
Dу 600 мм на Ру 2,5 из стали 12Х18н10Т исполнения 1.
Фланец 1-600-2,5 12Х18Н10Т ГОСТ 28759.3-90.
Краткая техническая характеристика
|
Условное давление, Ру, МПа |
1,0 |
1,6 |
2,5 |
4,0 |
6,3 |
|
Условный диаметр, Dу, мм |
400-1200 |
400-1200 |
400-1200 |
400-1200 |
400-1200 |
|
Температура |
От минус 70 до плюс 540° С | ||||
|
Материал |
сталь 20, 09Г2С, 15Х5М, 12Х18Н10Т | ||||
