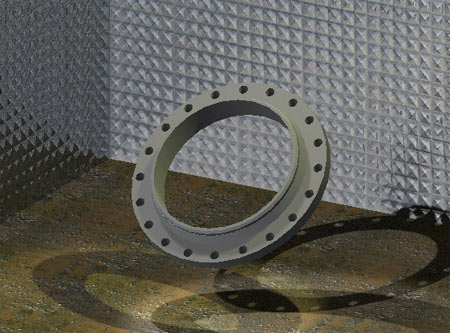

Фланцы стальные приварные встык ГОСТ 12821-80



Фланцы стальные приварные встык (воротниковые) трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров н Ру от 0,1 МПа до 20 МПа (от 1кгс/см² до 200 кгс/см²).



Фланцы стальные приварные встык (воротниковые) изготавливаются с уплотнительными поверхностями исполнения 1, 2, 3, 4, 5, 6, 7, 8 и 9 с присоединительными размерами по ГОСТ 12815-80.



Пример условного обозначения при заказе стального приварного встык фланца:

Dу 100 мм на Ру 1,6 МПа (16,0 кгс/см²) из стали 20 с соединительным выступом исполнения 1;

Фланец 1-100-16 сталь 20 ГОСТ 12821 80.



Краткая техническая характеристика



Условное давление, Ру, МПа	0,1-0,6	1,0-6,3	10	16	20
Условный диаметр, Dу, мм	10-1200	10-1200	10-400	15-300	15-250
Температура	От минус 253 до плюс 600°C
Материал	сталь 3сп, 20, 09Г2С, 10Г2, 15Х5М, 08Х18Н9Т, 12Х18Н10Т
