Исполнение заглушки фланцевой стальной АТК 24.200.02-90
Заглушки фланцевые согласно АТК 24.200.02-90 имеют пять исполнений уплотнительных поверхностей.
При заказе заглушек следует учитывать, что исполнения уплотнительных поверхностей заглушек не совпадают с исполнением уплотнительных поверхностей фланцев.
|

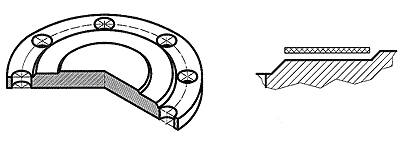

Исполнение 1. Заглушки с соединительным выступом на условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см2) |
 |
|

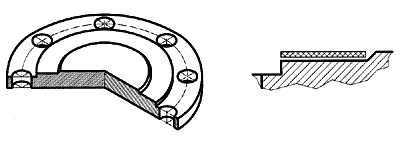

Исполнение 2. Заглушки с выступом на условное давление от 1,0 до 6,3 МПа (от 10 до 63 кгс/см2) |
 |
|

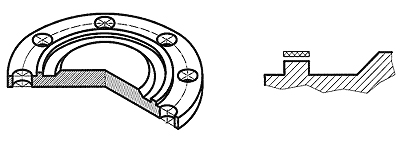

Исполнение 3. Заглушки с шипом на условное давление от 0,6 до 6,3 МПа (от 10 до 63 кгс/см2) |
 |
|

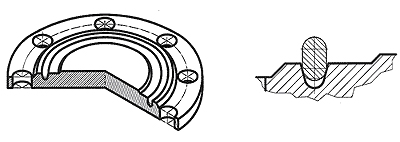

Исполнение 4. Заглушки под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа (от 63 до 160 кгс/см2). |
 |
|

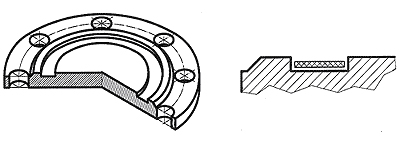

Исполнение 5. Заглушки с впадиной на условное давление 4,0 МПа (40 кгс/см2). |
 |
