Фланцы арматуры, соединительных частей и трубопроводов ГОСТ 12815-80

УДК 621.643.412:006.354 Группа Г18

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ НА

Py от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²)

Типы. Присоединительные размеры и размеры уплотнительных поверхностей

ГОСТ 12815—80* (СТ СЭВ 3249-81, СТ СЭВ 3250-812, СТ СЭВ 3251—81)
Взамен ГОСТ 1233—67 и ГОСТ 1234-67 ОКП 37 9941

* Переиздание (декабрь 1996 г.) с Изменениями №1, 2, 3, 4, 5, утвержденными в марте 1983 г., декабре 1983 г., декабре 1987 г., сентябре 1989 г., апреле 1992 г. (ИУС 6-83, 3-84, 4-88, 12-89, 7-92).

1. Настоящий стандарт распространяется на фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, машин, приборов, патрубков аппаратов и резервуаров на условное давление Р_у от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²) и температуру среды от 20 до 873 К (от минус 253 до плюс 600°С) и на фланцы с прокладками из фторопласта-4 на условное давление Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²) и температуру среды от 73 до 473 К (от -200 до +200°С) и может быть использован для их сертификации.
   Стандарт не распространяется на фланцы трубопроводов транспортных машин, если эти фланцы не предназначены для присоединения арматуры или приборов общего назначения, а также фланцы стандартизованные ГОСТ 1536-76 и ГОСТ 4433-76.
   Требования пп. 1—3; 5; 6; 10—12 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми. (Измененная редакция, Изм. № 5).

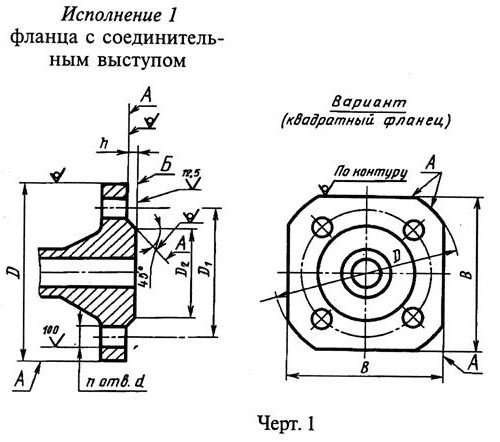

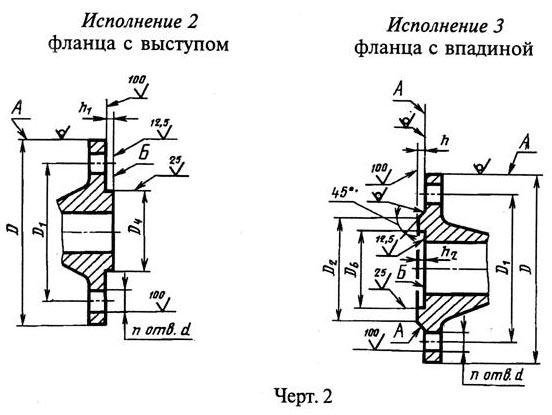

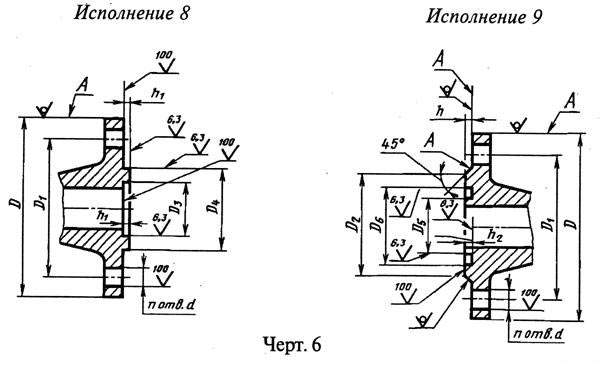

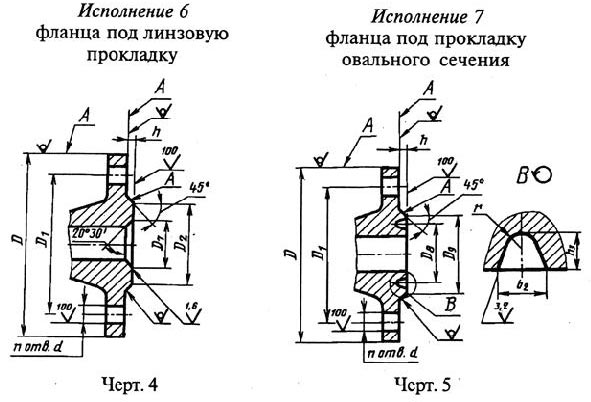

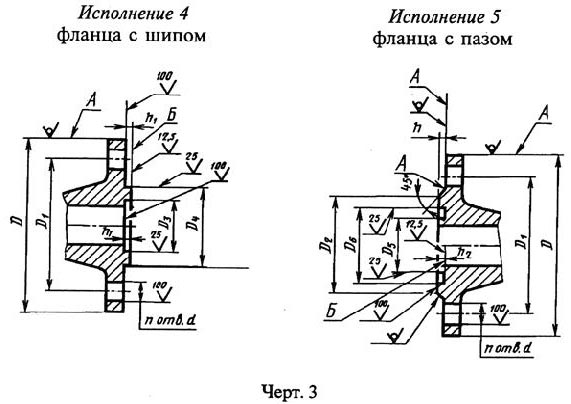

2. Типы и основные параметры фланцев должны соответствовать указанным в табл. 1, присоединительные размеры, размеры и исполнения уплотнительных поверхностей — указанным на черт. 1—6 и в табл. 2—11, кроме размеров уплотнительных поверхностей щип-паз под фторопластовые прокладки, которые должны соответствовать указанным на черт. 6 и в табл. 12.

Таблица № 1

Примечания к черт. 1-6:

1. Допускается обработка поверхностей А с шероховатостью Ra < 100 мкм
2. Допускается обработка поверхностей Б с шероховатостью Ra < 25 мкм при кругообразном направлении неровностей
3. Допускается вместо <45° выполнять скругление.

Таблица №3 на Р_у 0,6 МПа (6 кгс/см²);

Таблица №4 на Р_у 1,0 МПа (10 кгс/см²);

Таблица №5 на Р_у 1,6 МПа (16 кгс/см²);
Приложение к таблице №5;

Таблица №6 на Р_у 2,5 МПа (25 кгс/см²);
Приложение к таблице №6;

Таблица №7 на Р_у 4,0 МПа (40 кгс/см²);
Приложение к таблице №7;

Приложение к таблице №8;

Примечания к табл. 1—12:
1. Фланцы с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.
2. Фланцы должны изготовляться с размерами по предпочтительному ряду 2.
3. Для ранее разработанных изделий размеры d и D₂, D₇, и D₉, допускается выполнять по рабочим чертежам до замены технологической оснастки.

(Измененная редакция, Изм. №1, 3, 4, 5). 3. Поля допусков посадочных мест под фторопластовые прокладки в сопрягаемых деталях должны соответствовать указанным в табл. 13. (Измененная редакция, Изм. № 3).

4. Допускается изготовлять фланцы других конструкций с другими исполнениями уплотнительных поверхностей, в том числе с уплотнительными канавками на соединительном выступе или приварном кольце, с обязательным выполнением присоединительных размеров по табл. 2-11.

5. Проходы условные — по ГОСТ 28338—89. Давление номинальное (условное) — по ГОСТ 26349—84. Давления рабочие — по ГОСТ 356—80. (Измененная редакция, Изм. № 5).

6. Отверстия под болты и шпильки во фланцах арматуры машин приборов, патрубков аппаратов и резервуаров для удобства монтажа должны располагаться симметрично по отношению к главным осям (но не на главных осях). (Измененная редакция, Изм. №5).

7. Допускается фланцы всех исполнений, имеющие 4 отверстия под болты (или шпильки), изготовлять квадратными на Р_y <4,0 МПа (40 кгс/см²).

8. Допуски размеров D и В:

• для чугунных литых и литых стальных фланцев — по 9-му классу точности ГОСТ 26645—85;
• для фланцев, изготавливаемых из проката обычной точности (В), - по ГОСТ 2590-88 и ГОСТ 2591-88;
• для фланцев, изготавливаемых методом кислородной и плазменно-дуговой резки, — по 2-му классу точности ГОСТ 14792—80;
• для фланцев штампованных, изготавливаемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой, — по классу точности Т4 ГОСТ 7505—89,
• при этом допускается усиление шва, которое при определении предельного отклонения не учитывается;
• при изготовлении другими методами —по h16. (Измененная редакция, Изм. № 5).

9. (Исключен, Изм. № 3).

10. Предельные отклонения номинального размера h:
±1 мм при h=2 мм;
±2 мм при h >2 мм.

Для литых фланцев допускается выполнение размера h:
не менее 2 мм для Dy <32 мм
и не менее 3 мм для Dy >32 мм.
(Измененная редакция, Изм. № 3).

11. Предельные отклонения номинальных размеров:

h₁ и h₂ ....................................................... + 0,5 мм

D₂ .............................................................. + 4.0 мм

D₃, D₆ ....................................................... H 12

D₄, D₅ ....................................................... h 12

D₇ ............................................................. + 0.75 мм

D₈ .............................................................. + 0,15 мм

b₂ h₃ ...................................................... 0.4 мм

d .............................................................. H 15

D₉ ............................................................ h 14

(Измененная редакция, Изм. № 3, 4).

12. Для соединений типа А по ГОСТ 14140—81 позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении не должен быть более, мм:
1,0 — для отверстий диаметром 11 мм;
2,0 — для отверстий диаметром от 14 до 26 мм;
3,0 — для отверстий диаметром от 30 до 45 мм;
4,0 — для отверстий диаметром 52 и 56 мм;
6,0 — для отверстий диаметром от 62 до 78 мм.

При изготовлении фланцев с резьбовыми отверстиями (тип В по ГОСТ 14140—81) позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении не должен быть более, мм:
0,5 — для отверстий диаметром 11 мм;
1,0 — для отверстий диаметром от 14 до 26 мм;
1,6 — для отверстий диаметром от 30 до 45 мм;
2,0 — для отверстий диаметром 52 и 56 мм;
3,0 — для отверстий диаметром от 62 до 78 мм.
(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ Справочное

Информационные данные о соответствии ГОСТ 12815—80 СТ СЭВ 3249-81, СТ СЭВ 3250-81 и СТ СЭВ 3251-81.
Пункт 2 ГОСТ 12815—80 соответствует пунктам: 4 и 5 СТ СЭВ 3249—81; 5 и 6 СТ СЭВ 3250-81; 4 и 5 СТ СЭВ 3251-81.
(Введено дополнительно, Изм. №2).
